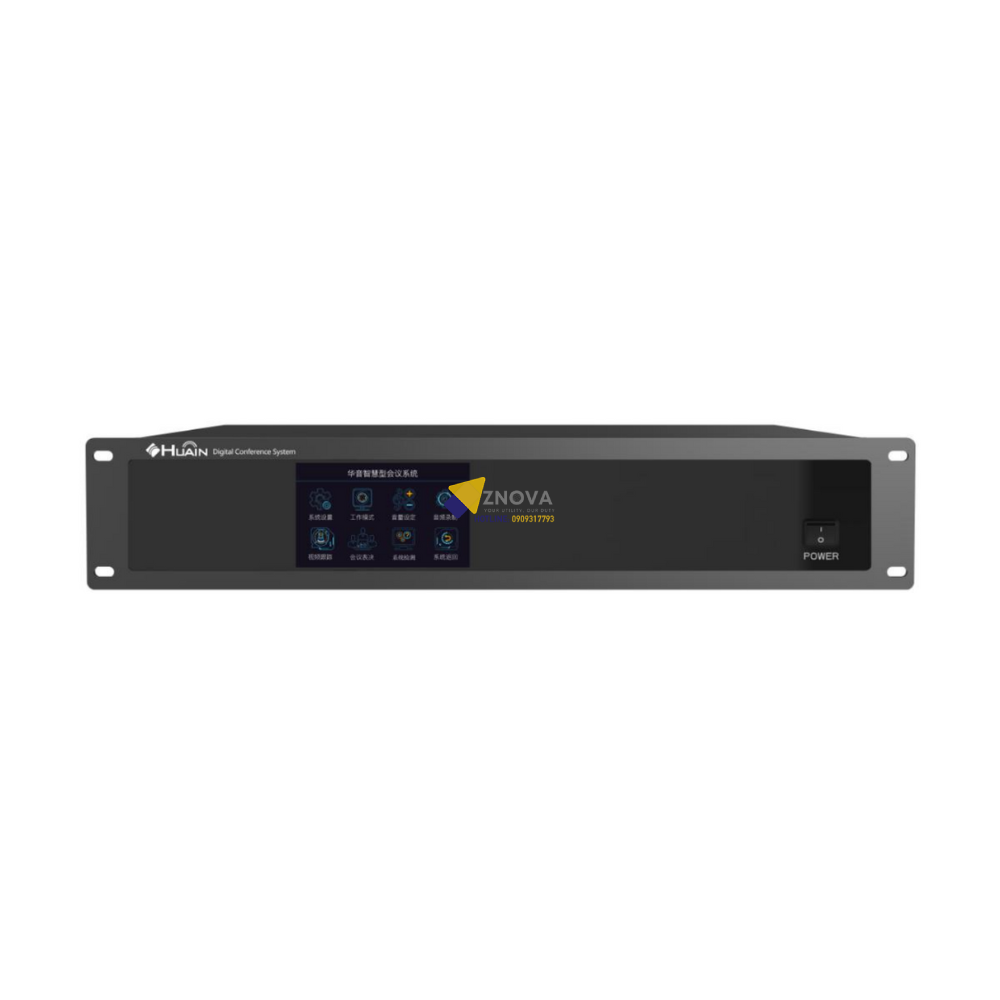

Bộ điều khiển âm thanh hội thảo trung tâm HUAIN HY-6500M5

Bộ điều khiển âm thanh hội thảo trung tâm HUAIN HY-6500M5 áp dụng công nghệ truyền và xử lý kỹ thuật số DSP/DDOV và được trang bị màn hình cảm ứng nhiều lớp TFT, có thể hoàn tất cài đặt hệ thống mà không cần máy tính, cải thiện hiệu quả cài đặt và gỡ lỗi. HUAIN HY-6500M5 sử dụng bảng hợp kim nhôm được nhúng với cảm ứng độ cứng Mohs cấp 6, kính và giao diện đồ ọa giữa người và máy. Hoạt động đơn giản và trực quan, chức năng dịch vụ hội nghị và liên lạc nội bộ đa kênh được tích hợp sẵn.

Được trang bị bộ xử lý nhúng ARMCortexA9 hiệu suất cao cấp công nghiệp với tốc độ xung nhịp 1,4 GHz và bộ nhớ 1 GB, mang lại khả năng vận hành nhanh hơn. Hệ thống có 8 giao diện đầu ra, bao gồm 6 giao diện có đầu nối 8 chân và 2 giao diện mạng RJ45 (có thể mở rộng thành 8 giao diện RJ45), hỗ trợ kết nối tới 240 đơn vị. Hỗ trợ tám chế độ hội nghị: FIFO (Vào trước, Ra trước), LIFO (Vào sau, Ra trước), giới hạn số lượng, phê duyệt chủ tọa (yêu cầu phát biểu), bắt đầu bằng giọng nói, phát biểu theo thời gian, phát biểu theo hàng đợi và thảo luận mở.

Giao diện Bộ điều khiển âm thanh hội thảo trung tâm HUAIN HY-6500M5

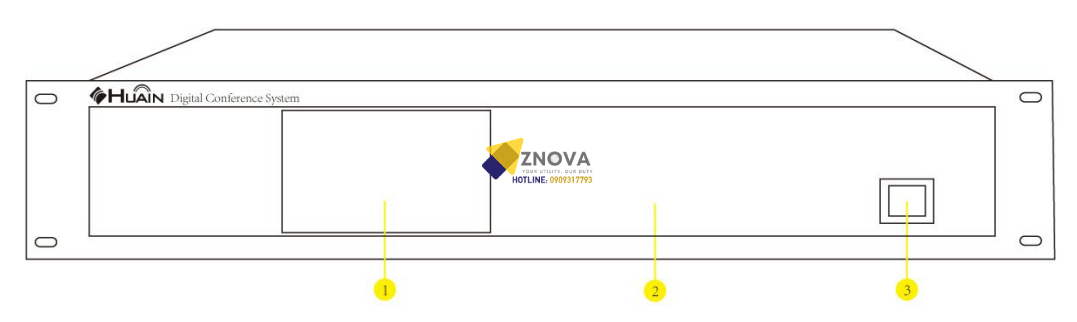

– Mặt trước:

1. Màn hình cảm ứng TFT: Màn hình cảm ứng TFT độ phân giải cao 4,5 inch, hiển thị thông tin cuộc họp một cách động.
2. Tấm kính nhôm: Tấm hợp kim nhôm có kính cảm ứng nhúng.
3. Nút công tắc nguồn: Khi công tắc ở vị trí 1, nó biểu thị trạng thái bật nguồn; khi ở vị trí 0, nó biểu thị trạng thái tắt nguồn

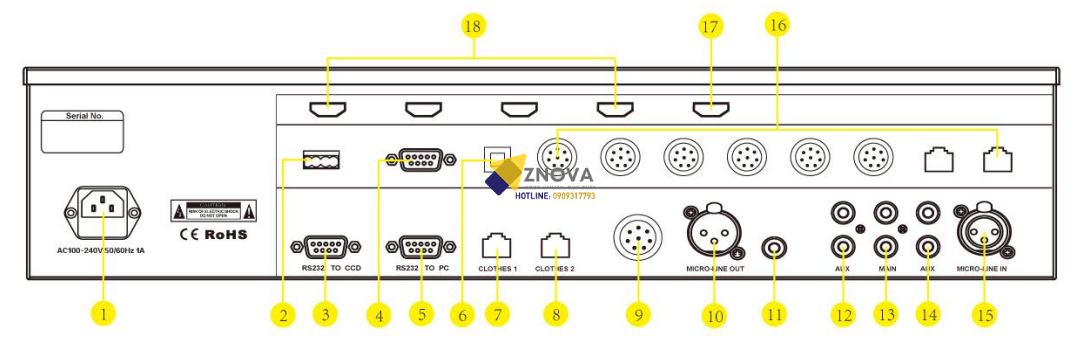

– Mặt sau:

1. Giao diện nguồn: Kết nối với nguồn điện AC100~240V 50/60Hz, bao gồm cầu chì dự phòng.
2. Giao diện RS-485 (CCD): Kết nối với giao diện điều khiển camera bằng RS-485 (+ G -).
3. Giao diện RS-232 (KIỂM SOÁT): Kết nối với thiết bị điều khiển của bên thứ ba.
4. Giao diện RS-232 (CCD): Kết nối với giao diện điều khiển camera bằng RS-232.
5. Giao diện RS-232 (PC): Kết nối với PC để điều khiển máy tính.
6. Giao diện cáp quang: Để truyền âm thanh đường dài mà không bị suy giảm tín hiệu (chức năng tùy chỉnh, không phải tiêu chuẩn).
7. Giao diện mạng dịch vụ hội nghị: Kết nối với màn hình dịch vụ hội nghị (chức năng tùy chỉnh, không phải tiêu chuẩn).
8. Giao diện mạng Dante: Cho phép giao tiếp với các thiết bị âm thanh Dante khác (chức năng tùy chỉnh, không phải tiêu chuẩn).
9. Giao diện sao lưu máy kép: Cho phép kết nối hai máy chủ hội nghị để có chức năng sao lưu nóng.
10. Đầu ra âm thanh MIC (MIC/LINE-OUT): Giao diện đầu ra âm thanh cân bằng để kết nối với hệ thống khuếch đại.
11. Giao diện đầu ra âm thanh TRS: Giao diện đầu ra âm thanh 6,35 mm để kết nối với hệ thống khuếch đại.
12. Đầu vào âm thanh RCA (AUX IN): Giao diện đầu vào âm thanh hệ thống để kết nối các nguồn âm thanh của bên thứ ba.
13. Đầu ra âm thanh chính RCA (MAIN OUT): Giao diện đầu ra âm lượng hệ thống chính.
14. Đầu ra âm thanh phụ RCA (AUX OUT): Giao diện đầu ra âm thanh phụ.
15. Đầu vào âm thanh MIC (MIC/LINE-IN): Giao diện đầu vào âm thanh cân bằng để kết nối các nguồn âm thanh của bên thứ ba.
16. Giao diện đơn vị hội nghị 8 kênh: Bao gồm 6 giao diện 8 chân và 2 cổng mạng (có thể tùy chỉnh thành 8 cổng mạng).
17. Giao diện đầu ra video HD: 1 giao diện HDMI (có thể tùy chỉnh thành 4 giao diện đầu ra HDMI hoặc SDI, tùy chọn).
18. Giao diện đầu vào video HD: 4 giao diện HDMI (có thể tùy chỉnh thành giao diện SDI, tùy chọn).

Những tính năng nổi bật của Bộ điều khiển âm thanh hội thảo trung tâm HUAIN HY-6500M5

• Sử dụng công nghệ xử lý và truyền tải kỹ thuật số DSP/DDOV, tuân thủ các tiêu chuẩn quốc tế IEC60065.
• Có bảng điều khiển hợp kim nhôm với kính cảm ứng độ cứng Mohs cấp 6, được trang bị màn hình cảm ứng TFT 4.5″ đầy đủ và giao diện người dùng đồ họa để dễ dàng vận hành, nâng cao hiệu quả thiết lập.
• Được trang bị bộ xử lý nhúng công nghiệp ARM Cortex A9 hiệu suất cao, tốc độ 1.4GHz, và 1GB bộ nhớ cho hoạt động nhanh hơn.
• Cung cấp 8 giao diện đầu ra cho đơn vị, bao gồm 6 với đầu nối 8 chân và 2 với giao diện mạng RJ45 (có thể mở rộng lên 8 giao diện RJ45), hỗ trợ kết nối tới 240 đơn vị.
• Khả năng của hệ thống hỗ trợ tối đa 76,800 đơn vị và hỗ trợ nhiều phương pháp kết nối bao gồm kết nối vòng, chuỗi, hộp nối và kết nối kiểu T.
• Cung cấp tám chế độ hội nghị: FIFO (First In, First Out – Trước vào trước ra), LIFO (Last In, First Out – Sau vào trước ra), giới hạn số lượng, phê duyệt của chủ tọa (yêu cầu phát biểu), khởi động bằng giọng nói, phát biểu theo thời gian, phát biểu xếp hàng, và thảo luận mở.
• Số lượng người phát biểu có thể được đặt từ 1 đến 20, không giới hạn cho các đơn vị chủ tọa và VIP; chế độ thảo luận mở không có giới hạn và có thể cho phép tất cả các đơn vị hoạt động.
• Sử dụng công nghệ truyền tải âm thanh chất lượng cao không mất dữ liệu với tần số lấy mẫu âm thanh 48KHz và dải tần phản hồi từ 20Hz đến 20KHz.
• Có mô-đun âm thanh kỹ thuật số DSP nội bộ với chức năng chống phản hồi thích ứng, bộ cân bằng kỹ thuật số và điều chỉnh âm lượng tự động để giảm thiểu nhiễu, biến dạng và chéo tiếng.
• Bao gồm nhiều chức năng giao tiếp nội bộ và dịch vụ hội nghị, cho phép đơn vị chính nhận yêu cầu dịch vụ từ các đơn vị hội nghị.
• Được trang bị lịch vĩnh viễn, chức năng hẹn giờ phát biểu và hiển thị động ngày, ngày trong tuần và thời gian trên màn hình; hệ thống có thể tự động đồng bộ hóa với ngày, ngày trong tuần và thời gian của máy tính.
• Bao gồm các chức năng phát hiện tự động cho các đơn vị chủ tọa, VIP và đại diện, phát hiện âm thanh, phát hiện nút bấm và hiển thị danh sách.
• Sử dụng địa chỉ ID, cho phép số hóa đơn vị tùy chỉnh để đảm bảo ID duy nhất và tránh xung đột.
• Tính năng sao lưu nóng máy đôi, cho phép một đơn vị chính hoạt động như một đơn vị sao lưu; đơn vị sao lưu sẽ tự động tiếp quản nếu đơn vị chính gặp sự cố.
• Hỗ trợ kết nối đường dây nóng thay thế mà không làm gián đoạn các thiết bị khác và tự động phát hiện lỗi nhanh chóng.
• Bao gồm chức năng theo dõi camera hỗ trợ các giao thức như PELCO-D, PELCO-P, SONY, SAMSUNG và bộ điều khiển theo dõi, với các thiết lập có thể điều chỉnh, lưu và gọi lại.
• Cung cấp cả giao diện và phương pháp điều khiển RS-232 và RS-485; các camera có thể được kết nối theo kiểu nối tiếp hoặc song song.
• Hỗ trợ kết nối tối đa 4 camera HD, với kết nối đến một bộ giải mã video HD để tự động chuyển đổi tín hiệu video và chức năng đông lạnh màn hình.
• Bao gồm chức năng bỏ phiếu và thăm dò ý kiến điện tử được tích hợp, với các tính năng cho đăng ký, bỏ phiếu, bầu cử, chấm điểm và quản lý dữ liệu.
• Hỗ trợ đăng ký qua nút bấm và thẻ IC, với bộ đếm thời gian và hiển thị động dữ liệu đăng ký theo thời gian thực.
• Hỗ trợ cả phương pháp bỏ phiếu có tên và ẩn danh; tất cả dữ liệu bỏ phiếu có thể xuất và in kèm hình ảnh và văn bản.
• Bao gồm chức năng phiên dịch đồng thời mở rộng với các tùy chọn cho 4/8/12/16/20/32/64 ngôn ngữ.
• Hỗ trợ chức năng điều khiển qua web, cho phép cài đặt và điều chỉnh được thực hiện qua trình duyệt mà không cần cài đặt phần mềm bổ sung.
• Hỗ trợ đầu ra âm thanh giao thức Dante mở rộng để truyền thông với các thiết bị âm thanh Dante khác.
• Tính năng tách biệt giọng nói và hỗ trợ mở rộng cho 8/16/32/64 kênh đầu ra âm thanh tương tự, phù hợp cho các hệ thống phiên dịch đồng thời hồng ngoại hoặc các thiết bị ghi âm.
• Hỗ trợ các mô-đun ghi âm tự động qua USB/SD card, có khả năng ghi tất cả nội dung âm thanh trong suốt cuộc họp, với khả năng ghi liên tục lên tới 2000 giờ.
• Bao gồm giao diện mở rộng sợi quang cho truyền tải khoảng cách xa mà không bị suy giảm chất lượng, cho phép hai phòng hội nghị từ xa được hợp nhất thành một.
• Cung cấp nhiều tùy chọn đầu ra âm thanh bao gồm 1 XLR, 4 RCA và 1 TRS, và các tùy chọn đầu vào âm thanh bao gồm 1 XLR và 2 RCA, với điều chỉnh âm lượng độc lập.
• Hỗ trợ đầu vào cho tín hiệu báo cháy, hội nghị video từ xa, nhạc nền, hoặc các nguồn audio phụ trợ khác.
• Hỗ trợ kết nối tối đa 150 đơn vị chủ tọa, với chức năng ưu tiên và khả năng tắt các đơn vị đại diện phát biểu khác.
• Tính năng nhận diện thông minh, cho phép phê duyệt hoặc từ chối yêu cầu bất kỳ đơn vị nào muốn thay đổi danh tính thành chủ tọa, VIP hay đại diện.
• Hỗ trợ thiết lập và chỉnh sửa danh tính của các đơn vị trực tuyến, với các tùy chọn để phân bổ lại và cấu hình danh tính của chủ tọa, VIP và đại diện theo nhu cầu.
• Bất kỳ đơn vị chủ tọa hoặc đại diện nào cũng có thể được thiết lập thành đơn vị VIP, với việc phát biểu của VIP không có hạn chế, tối đa 150 đơn vị VIP.
• Bao gồm chức năng đặt lại nhà máy để khôi phục cài đặt mặc định nhằm ngăn ngừa sự cấu hình sai tham số.
• Hỗ trợ hiển thị menu bằng tiếng Trung giản thể, tiếng Trung phồn thể và tiếng Anh, với các ngôn ngữ menu có thể tùy chỉnh.
• Hệ thống hỗ trợ hợp nhất và tách biệt các phòng hội nghị, phù hợp cho các ứng dụng họp khác nhau.
• Bao gồm nguồn điện đa năng AC100V~240V và hệ thống điều chỉnh điện áp để đảm bảo vận hành an toàn và ổn định trong điều kiện điện áp không ổn định.

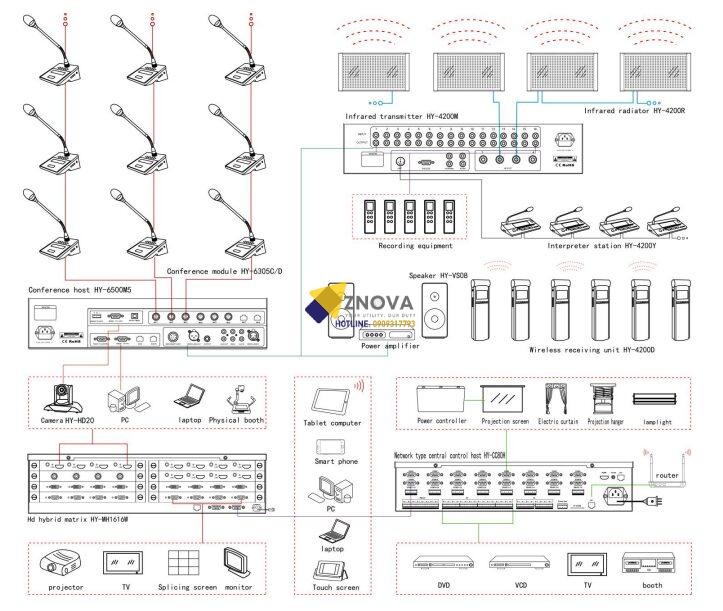

Sơ đồ kết nối hệ thống

Thông số kỹ thuật Bộ điều khiển âm thanh hội thảo trung tâm HUAIN HY-6500M5
